Nombre De La Marca:	KRONZ
Número De Modelo:	H1212MA-9
Cantidad Mínima De Pedido:	10 piezas
Precio:	Negociable
Detalles De Embalaje:	Embalaje de caja de papel
Condiciones De Pago:	T/T, Unión Occidental

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

Cantón, China

Certificación:

Documento:

Manual del producto PDF

Resistencia de contacto:

≤ 5 mΩ

Material portador de contacto:

Plástico, PA, negro

voltaje de aislamiento:

500V

Corriente de salida:

Máx. 500mA

Nuez del conector:

Las demás piezas de cobre

Voltaje de entrada:

24 VCC (±25%)

Color:

Negro

Opción de pin:

Pin 12

Protección de ingreso:

IP67 o IP68

Voltaje:

60V

Género:

masculino y femenino

Material de la superficie de contacto:

Las demás piezas de cobre

Mercado del cable:

Derecho

Capacidad de la fuente:

100000 piezas por mes

Resaltar:

Conector hembra M12 A-Coded IP67

Conector cableable en campo de 12 pines en ángulo de 90°

Conector hembra M12 con protección IP67

Descripción del Producto

M12 Conector con conexión por cable de campo femenino de 12 pines con código A con protección IP67 y diseño en ángulo de 90°

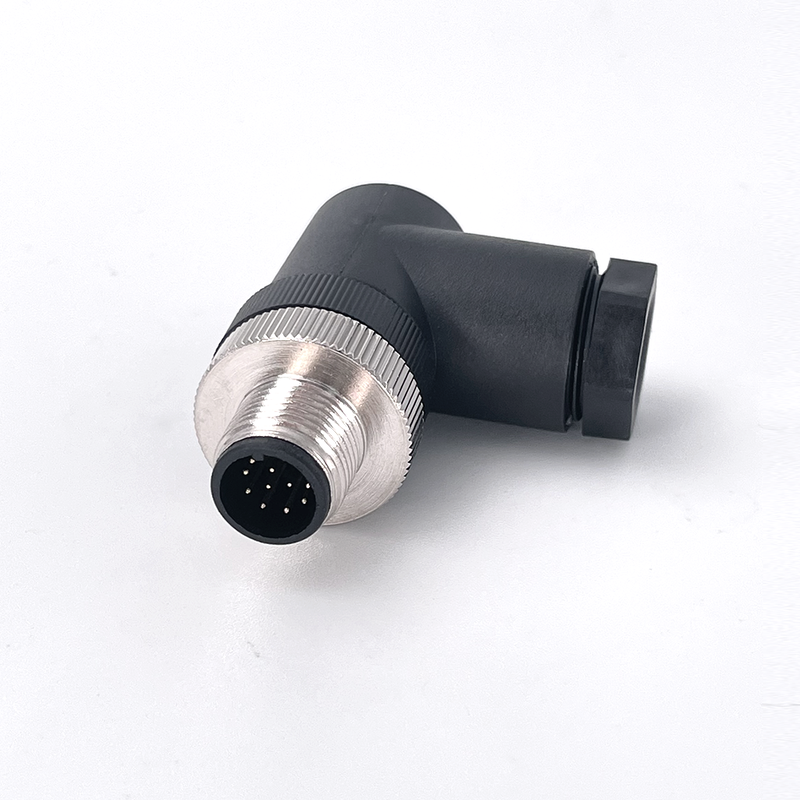

El M12 A-Codificado 12-Pin masculino campo Wirable Asamblea,Angled (90°) es un conector circular industrial de ángulo recto diseñado para aplicaciones en las que la dirección de salida del cable debe ser perpendicular al eje de acoplamiento, lo que permite su instalación en espacios reducidos, detrás de los paneles y en entornos de cableado denso.Este conector ofrece protección ambiental IP67 con capacidad de 12 pines de alta densidad en un factor de forma compacto de codo.

La tuerca del conector está construida de aleación/bronce con chapa de níquel para el apareamiento resistente a la corrosión.proporcionando una excelente resistencia químicaLos contactos son de latón dorado para una baja resistencia al contacto (≤ 5mΩ) y una transmisión de señal confiable durante más de 100 ciclos de apareamiento.La terminación de tipo tornillo acepta cables de diámetro de 4?? 6 mm (PG7) o 6?? 8 mm (PG9) sin necesidad de herramientas de arrastreLos sellos FPM/FKM (fluoroelastómero) mantienen la protección IP67 en todo el rango de funcionamiento de -25°C a +85°C.

Con unas dimensiones globales de aproximadamente 40 mm * 41 mm y un diámetro exterior de Ø20.2 mm, el diseño en ángulo redirige el cable 90 ° desde la cara de apareamiento, lo que lo hace ideal para el cableado posterior del panel,Encierros cerrados, y las instalaciones en las que los conectores rectos causarían tensión de flexión del cable.

Características clave

Protección del medio ambiente IP67Completamente resistente al polvo y al agua. Resiste la inmersión en 1 metro de agua durante 30 minutos. Los sellos de elastómeros FPM / FKM resisten la exposición al aceite, al refrigerante y a los químicos para una integridad de sellado a largo plazo.
En el caso de los cables de salida con ángulo de 90°:El diseño de ángulo recto redirige el cable perpendicular al eje del conector. Elimina la tensión de flexión del cable en espacios estrechos, detrás de paneles y en entornos de instalación densos.
Configuración de alta densidad de 12 pines:Doce circuitos independientes en una sola huella de conector M12. Soporta matrices de sensores múltiples, distribución de señal y cableado de E / S complejo al tiempo que reduce el número de conectores y el espacio del panel.
Contactos de latón recubierto de oro:Los contactos de latón con revestimiento dorado ofrecen una resistencia de contacto ≤ 5 mΩ y una resistencia de aislamiento ≥ 100 MΩ, lo que garantiza una integridad estable de la señal en entornos industriales sensibles al ruido.
En el caso de los vehículos de la categoría M2 y M3, el valor de los valores de los vehículos de la categoría M2 será igual o superior a la media del valor de los valores de los vehículos de la categoría M3.Base de sujeción ligera hecha de plástico negro PBT/PA con excelente resistencia química y estabilidad dimensional.Reduce el peso total en comparación con las carcasas metálicas, manteniendo la durabilidad mecánica.
El uso de las herramientas de corte de cables en el campoLa terminación de tornillo acepta un cable de 4?? 6 mm (PG7) o 6?? 8 mm (PG9).

Especificaciones técnicas

Parámetro	Especificación
Normas aplicables	Se aplican las siguientes condiciones:
Tipo de conector	M12 A-Codificado Hombre, con conexión por cable en el campo, en ángulo (90°)
Número de pines	12
Tamaño del hilo	M21*1
Ancho general	- 40 mm
Altura general	~ 41 mm
Diámetro exterior	Ø 20,2 mm
Material de las tuercas de conector	Alquiler de materiales y materiales de construcción
Material de contacto	Latón recubierto de oro
Material de soporte de contacto	PA (poliamida), negro
Material de la carcasa de la base de la abrazadera	PBT / PA (tereftalato de polibutileno / poliamida), negro
Material de sellado	FPM / FKM (fluoroelastómero)
Corriente nominal	1.5A
Voltagem nominal	30 V
Resistencia al aislamiento	≥ 100 MΩ
Resistencia de contacto	≤ 5 mΩ
Grado de contaminación	3
Temperatura de funcionamiento	-25 °C a +85 °C
Vida mecánica	> 100 ciclos de apareamiento
Clasificación de propiedad intelectual	Protección IP67
Codificación	Código A
Tipo de terminación	Conexión de tornillo
Diámetro de salida del cable	Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2.

Las dimensiones

Las condiciones de las fijaciones son las siguientes:
Ancho total: ~ 40 mm
Alturas generales: ~ 41 mm
Diámetro exterior: Ø 20,2 mm
La salida del cable es de 4 6 mm (PG7) / 6 8 mm (PG9).
Orientación: en ángulo (90°)
Compatibilidad de apareamiento: todos los conectores femeninos de 12 pines con código M12 A

Diseño de pines (masculino con código A de 12 pines)

La configuración de 12 pines dispone los contactos en un solo círculo dentro de la carcasa masculina M12, siguiendo la norma IEC 61076-2-101 A-Coded:

12 pines distribuidos uniformemente en un patrón circular
Posicionamiento de la llave con código A estándar (masculino)
Compatible con cualquier conector femenino de 12 pines con código M12 A de todos los principales fabricantes

Aplicaciones

El conector masculino M12 con ángulo de 12 pines está diseñado específicamente para aplicaciones en las que las limitaciones de espacio requieren una salida de cable de 90 °:

Cables de sensores de espacio reducido: conexiones en la parte posterior del panel en las que los conectores rectos causarían la flexión del cable o excederían los límites del radio de flexión.
Cabinetes de control densos: paneles de I / O de alta densidad donde el enrutamiento de cables perpendiculares maximiza la eficiencia del espacio y el flujo de aire
Cajas de unión de sensores múltiples: agregación de señales de 12 sensores en un solo punto de unión en recintos confinados
Robótica y sistemas de movimiento: cableado de retroalimentación para controladores de motores de varios ejes y grupos de codificadores en conjuntos mecánicos ajustados
Automatización de procesos: sensores para el control de temperatura, presión, proximidad y nivel donde la gestión de cables es crítica
Sistemas de transporte: cableado de sensores centralizados a lo largo de líneas de transporte donde los cables deben salir perpendiculares para evitar interferencias con las partes en movimiento
HVAC y automatización de edificios: conexiones de control de termostato y amortiguador de zonas múltiples dentro de paneles de control compactos
Maquinaria agrícola: sensores para la humedad del suelo, la temperatura y la orientación por GPS cuando los cables deben recorrer los marcos de la máquina
Tratamiento de aguas y aguas residuales: conexiones multicanales con clasificación IP67 para sensores de nivel, sondas de pH y medidores de caudal en entornos húmedos con espacio limitado de enrutamiento de cables
Procesamiento de alimentos y bebidas: Instalaciones con capacidad de lavado en las que la salida del cable en ángulo impide la acumulación de agua en la interfaz del conector

Ángulo contra recta: cuándo elegir la versión de 90°

El factor	Ángulo (90°)	Directo (0°)
Dirección de salida del cable	Perpendicular al eje de apareamiento	En línea con el eje de apareamiento
Espacio detrás del panel	Requiere menos profundidad	Requiere más profundidad.
Tensión de curvatura del cable	Elimina las curvas afiladas	Puede requerir un alivio de curva exterior
Instalaciones de paneles densos	Ideal para conectores lado a lado	Puede causar interferencias en los cables
Entornos de lavado	Los cables hacia abajo, reduciendo el riesgo de entrada de agua	El cable puede recolectar agua en el conector
Peso	El encendedor (cubierta de plástico PBT/PA)	Varía según el material
Enrutamiento estético	Gestión de cables más limpia a lo largo de las superficies	Los cables se extienden hacia afuera.

Escoge la versión en ángulo cuando el espacio detrás del panel es limitado, cuando los cables necesitan ser encaminados a lo largo de una superficie en lugar de sobresalir,o cuando se instalan múltiples conectores uno al lado del otro y la interferencia del cable es una preocupación.

Guía de instalación

Prepare el cable: retire la cubierta exterior para exponer 12 conductores individuales. Asegúrese de que el diámetro total del cable coincida con el tamaño de la glándula 4 6 mm para PG7 o 6 8 mm para PG9.
Enrosque los componentes: pase el cable a través de la tuerca de acoplamiento, el inserto de la glándula del cable (PA) y el anillo de sellado FPM en el orden correcto.
Terminar los cables: Introduzca cada uno de los 12 conductores en su terminal masculino designado.
Montar la carcasa: deslice la carcasa del conector masculino sobre los contactos terminados, alineando la muesca de la llave codificada A.
Sello y apretamiento: enroscar la tuerca de acoplamiento en el hilo de la carcasa M21*1.
Verificar: comprobar que los 12 pines estén colocados, que la carcasa esté completamente roscada y que el cable no pueda extraerse.
Orientar el conector: El cuerpo inclinado a 90° permite girar el conector en la dirección de salida del cable deseada antes del apretamiento final.

Variación completa de productos M12 A-Codificado de campo masculino con cable, en ángulo (90°)

Diseño del pin	Las pines	Conexión	Codificación	En la actualidad	Válvula de tensión	Ángulo	Cable Ø	Número de la parte
¿Cómo se hace?	3	¿Qué quieres decir?	A-CODE	4A	Las demás:	En ángulo	4×6 mm (PG7)	H340A1 y H340B
¿Cómo se hace?	3	¿Qué quieres decir?	A-CODE	4A	Las demás:	En ángulo	6 ̊8 mm (PG9)	H340A1 y H340B
¿Qué es esto?	4	¿Qué quieres decir?	A-CODE	4A	Las demás:	En ángulo	4×6 mm (PG7)	H340A1 y H340B
¿Qué es esto?	4	¿Qué quieres decir?	A-CODE	4A	Las demás:	En ángulo	6 ̊8 mm (PG9)	H340A1 y H340B
¿Qué está pasando?	5	¿Qué quieres decir?	A-CODE	4A	Las demás:	En ángulo	4×6 mm (PG7)	H340A1 y H340B
¿Qué está pasando?	5	¿Qué quieres decir?	A-CODE	4A	Las demás:	En ángulo	6 ̊8 mm (PG9)	H340A1 y H340B
Se trata de un artículo de la Constitución.	8	¿Qué quieres decir?	A-CODE	2A	30 V	En ángulo	4×6 mm (PG7)	H340A1 y H340B
Se trata de un artículo de la Constitución.	8	¿Qué quieres decir?	A-CODE	2A	30 V	En ángulo	6 ̊8 mm (PG9)	H340A1 y H340B
¿Qué es lo que está pasando?	12	¿Qué quieres decir?	A-CODE	1.5A	30 V	En ángulo	4×6 mm (PG7)	H1212MA-7 y H1212MA-2
¿Qué es lo que está pasando?	12	¿Qué quieres decir?	A-CODE	1.5A	30 V	En ángulo	6 ̊8 mm (PG9)	H1212MA-9 y sus derivados

Preguntas frecuentes

P1: ¿Cuál es la corriente nominal y el voltaje para el conector masculino angular M12 de 12 pines?

El conector masculino angular de 12 pines M12 A-Coded tiene una potencia nominal de 1.5A por pin a 30V AC/DC.3/4-pin a 4A/250V) se deben al tamaño de contacto más pequeño y al espaciamiento de pines más apretado requerido para encajar 12 pines dentro de la carcasa M12.Está diseñado para aplicaciones de nivel de señal y baja potencia, no para distribución de energía.

P2: ¿Qué significa "ángulo" o "90°" para este conector?

La versión en ángulo (90°) redirige la salida del cable perpendicular al eje de acoplamiento del conector.Esto es ideal para instalaciones detrás de paneles, en recintos estrechos, o donde los cables necesitan recorrer una superficie en lugar de sobresalir hacia afuera.El diseño en ángulo también reduce la tensión de flexión del cable y puede ayudar a prevenir la acumulación de agua en la interfaz del conector en entornos de lavado.

P3: ¿Cuál es la diferencia entre las glándulas de cable PG7 y PG9?

PG7 y PG9 se refieren al estándar de tamaño de la glándula de cable. PG7 acepta cables con un diámetro exterior de 4 ∼6 mm, mientras que PG9 acepta cables con un diámetro exterior de 6 ∼8 mm.Elija el tamaño de la glándula que coincida con el diámetro exterior de su cable para un sellado adecuado y alivio de la tensiónEl uso del tamaño de la glándula incorrecto comprometerá la calificación IP67 una glándula PG7 con un cable de 8 mm no sellará, y una glándula PG9 con un cable de 4 mm no agarrará correctamente.

P4: ¿Es el conector masculino M12 con ángulo de 12 pines compatible con los conectores femeninos de 8 pines o 5 pines?

El conector masculino de 12 pines M12 sólo se combina con conectores femeninos de 12 pines.Los conectores M12 con diferentes números de pines tienen posiciones de llaves y disposiciones de pines diferentes están físicamente incompatibles por diseñoEsto evita conexiones incorrectas que podrían dañar el equipo o crear peligros de seguridad.

P5: ¿Puede este conector de 12 pines transportar señales digitales como IO-Link?

Sí, el conector masculino de 12 pines M12 A-Coded soporta la transmisión de señales digitales incluyendo IO-Link, PROFINET y otros protocolos de comunicación industrial a nivel de señal.para protocolos de datos de alta velocidad como Ethernet (100 Mbps+)El conector de 12 pines A-Coded es el más adecuado para señales estándar de nivel de sensor, potencia de CC,E/S digital de baja velocidad.

P6: ¿Cuál es la diferencia entre 12-pin A-Codificado y 12-pin X-Codificado?

Ambos soportan 12 pines, pero sirven para diferentes propósitos.Los conectores con código X están diseñados para la transmisión de datos de alta velocidad (hasta 10 Gbps) y no son intercambiables con los conectores con código A.Tienen diferentes llaves y no pueden aparearse entre sí.

P7: ¿Cómo puedo verificar el sellado IP67 después de la instalación en el campo?

Después del cableado, asegúrese de que: 1) el anillo de sellado FPM/FKM esté colocado uniformemente alrededor del cable sin huecos; 2) la tuerca de acoplamiento esté apretada a mano hasta que el cable no pueda moverse;(3) el hilo de la carcasa está completamente conectado sin roscado cruzadoPara los conectores en ángulo, también compruebe que la orientación del cuerpo de 90° sea correcta para la dirección de enrutamiento del cable antes del apretamiento final.La clasificación IP67 solo está garantizada cuando el conector está correctamente ensamblado y conectado con un conector femenino compatible.

P8: ¿Qué materiales se utilizan en este conector?

La tuerca del conector está hecha de aleación / latón con revestimiento de níquel. Los contactos son de latón dorado. El portador de contacto es de plástico negro PA (poliamida).La carcasa de la base de la abrazadera está hecha de plástico negro PBT/PA (polibutileno tereftalato/poliamida)El sellado utiliza anillos FPM/FKM (fluoroelastómeros) resistentes a aceites, productos químicos y rayos UV de -25°C a +85°C.

P9: ¿Cuál es la diferencia entre las versiones angulares masculinas y femeninas?

La versión masculina tiene alfileres sobresalientes y utiliza una carcasa de base de abrazadera de plástico PBT / PA con un peso más ligero, buena resistencia química.La versión femenina tiene contactos de enchufe y utiliza una carcasa de base de pinza de aleación de zinc Ambos comparten el mismo factor de forma de ángulo de 90 °, clasificación IP67, hilo M21 * 1 y compatibilidad de apareamiento.seleccionar el macho para conectar a los enchufes masculinos del panel o conectores masculinos del cable.

P10: ¿Cuándo debo elegir el ángulo sobre la recta?

Elegir la versión en ángulo cuando: el espacio detrás del panel o el recinto es limitado; los cables deben recorrer una superficie en lugar de sobresalir directamente;múltiples conectores están instalados uno al lado del otro y los cables rectos interfieren entre sí; si desea reducir la tensión de flexión del cable en el punto de salida; o en entornos de lavado donde una salida de cable hacia abajo evita que el agua se acumule en la interfaz del conector.
