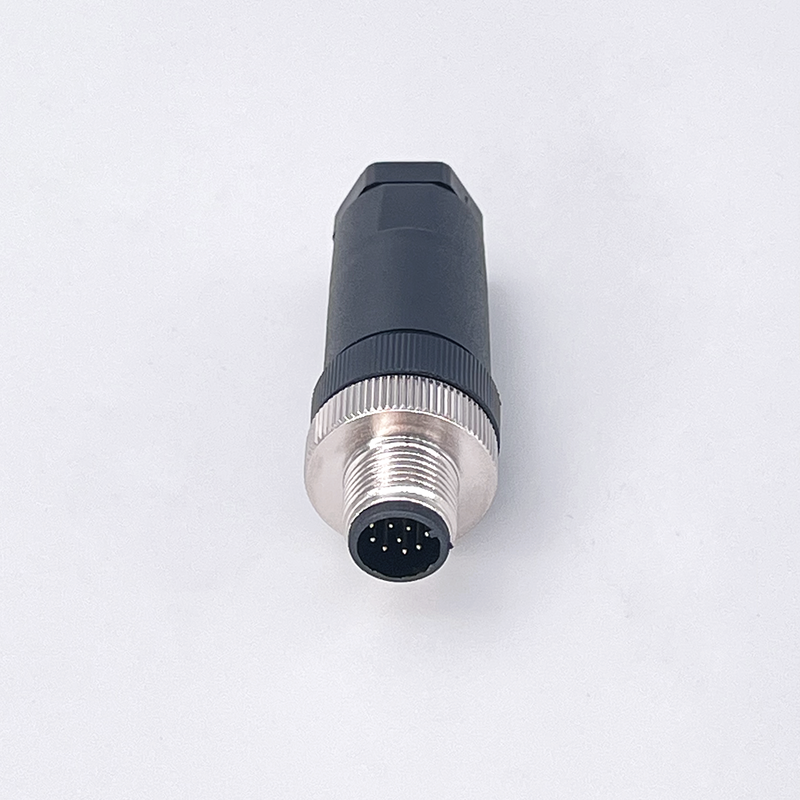

M12 Conector recto de 12 pines masculino IP67 IEC 61076-2-101 Kronz

• Protección del medio ambiente IP67Completamente resistente al polvo y al agua. Resiste la inmersión en 1 metro de agua durante 30 minutos. Los sellos de elastómeros FPM / FKM resisten la exposición al aceite, al refrigerante y a los químicos para una integridad de sellado a largo plazo.
• Opciones de glándulas de doble cable (PG7 / PG9):Disponible en las versiones PG7 (46 mm) y PG9 (68 mm), con una gama más amplia de diámetros de cables industriales.
• Configuración de alta densidad de 12 pines:Doce circuitos independientes en una sola huella de conector M12. Soporta matrices de sensores múltiples, distribución de señal y cableado de E / S complejo al tiempo que reduce el número de conectores y el espacio del panel.
• Contactos de latón recubierto de oro:Los contactos de latón con revestimiento dorado ofrecen una resistencia de contacto ≤ 5 mΩ y una resistencia de aislamiento ≥ 100 MΩ, lo que garantiza una integridad estable de la señal en entornos industriales sensibles al ruido.
• En el caso de los vehículos de la categoría M2 y M3, el valor de los valores de los vehículos de la categoría M2 será igual o superior a la media del valor de los valores de los vehículos de la categoría M3.Base de sujeción ligera hecha de plástico negro PBT/PA con excelente resistencia química y estabilidad dimensional.Reduce el peso total en comparación con las carcasas metálicas, manteniendo la durabilidad mecánica.
• El uso de las herramientas de corte de cables en el campoTerminar el tornillo sin necesidad de herramientas de encrucijado.

• Las condiciones de las fijaciones son las siguientes:
• Duración total: ~ 60 mm
• Diámetro exterior: Ø 20,2 mm
• La salida del cable es de 4 6 mm (PG7) / 6 8 mm (PG9).
• Orientación: recta (0°)
• Compatibilidad de apareamiento: todos los conectores femeninos de 12 pines con código M12 A

La configuración de 12 pines dispone los contactos en un solo círculo dentro de la carcasa masculina M12, siguiendo la norma IEC 61076-2-101 A-Coded:

• 12 pines distribuidos uniformemente en un patrón circular
• Posicionamiento de la llave con código A estándar (masculino)
• Compatible con cualquier conector femenino de 12 pines con código M12 A de todos los principales fabricantes

• Las conexiones de múltiples sensores:Agregación de señales de múltiples sensores en un solo punto de conexión sensores de temperatura, presión, proximidad y nivel
• Distribución densa de las entradas y salidas:Conexión de matrices de sensores de alto número de canales en automatización de procesos e instalaciones de planta
• Panel de distribución de señales:Puntos de ruptura de circuitos múltiples para distribuir señales de control a actuadores o dispositivos de campo
• Robótica y sistemas de movimiento:Cables de retroalimentación para controladores de motores de varios ejes, grupos de codificadores e interfaces de servoacción
• Sistemas de transporte:Cables de sensores centralizados para medición de longitud, detección de objetos y retroalimentación de posición a lo largo de líneas de transporte
• El sistema de climatización y automatización de edificios:Conexiones de control de termostato y amortiguador de zonas múltiples en las que el espacio interior de los paneles sea limitado
• Máquinas y aparatos agrícolas:Arreglos de sensores para la humedad del suelo, la temperatura, la orientación GPS e implementación de monitoreo en entornos exteriores
• Tratamiento de aguas y aguas residuales:Conexiones multicanales con clasificación IP67 para sensores de nivel, sondas de pH y medidores de caudal en ambientes húmedos
• Procesamiento de alimentos y bebidas:Instalaciones de lavado que requieren protección IP67 contra la limpieza a alta presión
• Manejo del material:Conexiones de señales de AGV (vehículo guiado automáticamente) y redes de sensores de transportadores

1. Prepara el cable:Se debe quitar la cubierta exterior para exponer 12 conductores individuales. Asegúrese de que el diámetro total del cable coincida con el tamaño de la glándula 4 6 mm para PG7 o 6 8 mm para PG9.
2. Enlaza los componentes:Pasa el cable a través de la tuerca de acoplamiento, el inserto de la glándula del cable (PA) y el anillo de sellado FPM en el orden correcto.
3. Termina los cables:Introduzca cada uno de los 12 conductores en su terminal masculino designado.
4. Montar la carcasaDeslice la carcasa del conector masculino sobre los contactos terminados, alineando la muesca de llave codificada A.
5. Sello y apretado:Enrosque la tuerca de acoplamiento en el hilo de la carcasa M21*1 y apriete a mano hasta que el sello FPM se comprima uniformemente alrededor del cable.
6. Verificar:Compruebe que los 12 pines estén colocados, que la carcasa esté completamente roscada y que el cable no pueda extraerse.
